Descrizione

• Telaio in acciaio zincato sp. 1,5 mm Z200 saldato a punti con sigillatura interna in silicone, prof. 210 mm, flange da 40 mm saldate forate Ø 8 passo 300 mm
• Alette tamburate in acciaio zincato sp. 0,8+0,8, passo 200 mm con sistema di tenuta laterale.
• Levismi esterni di comando in acciaio zincato
• Tenuta laterale in acciaio INOX AISI 301
• Guarnizione di tenuta sulle alette in silicone (-50°C / +200°C)
• Perno di comando Ø 18 mm, L=100 mm
• Boccole in Bronzo, temp. -50°C / +200°C

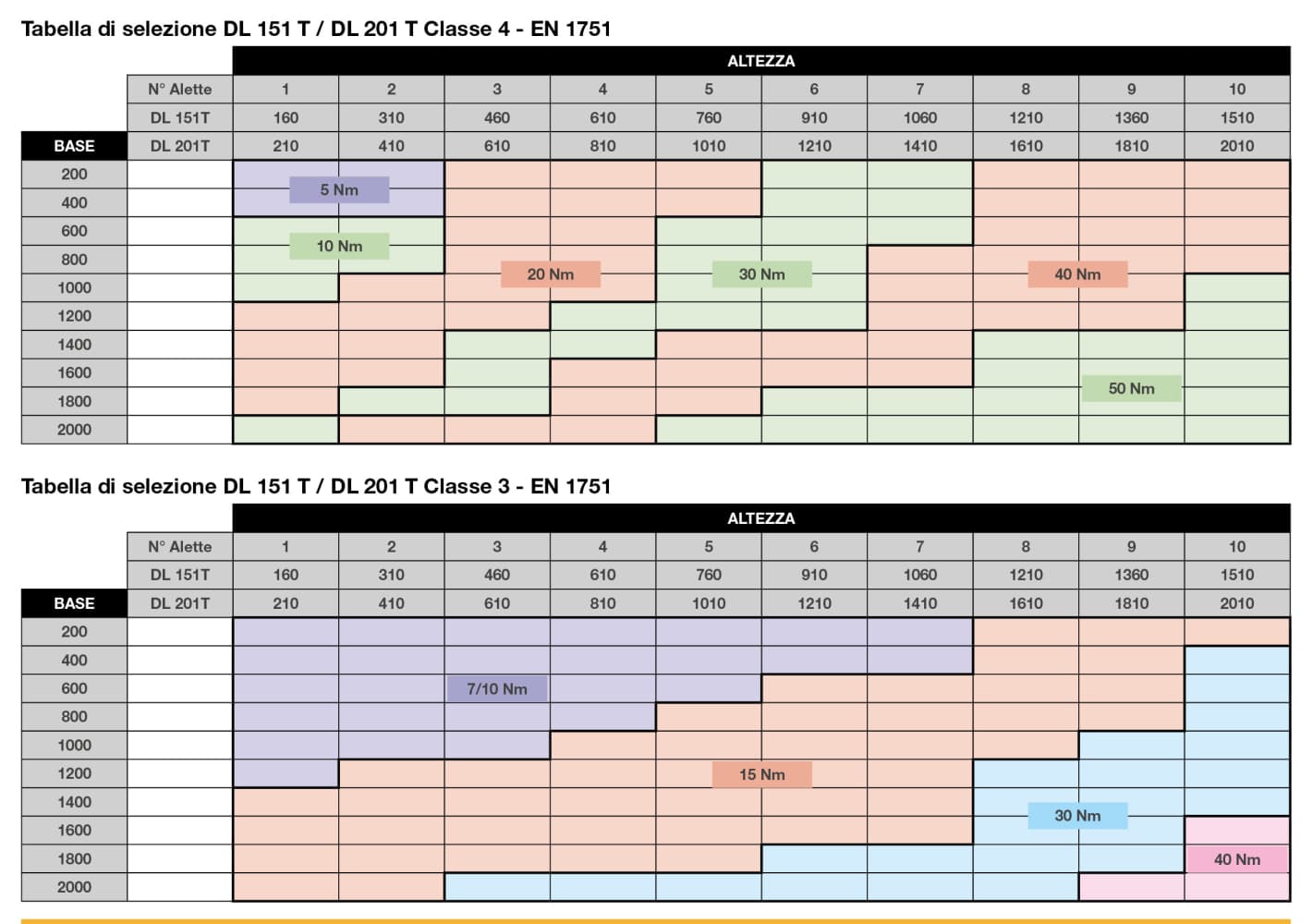

• Classe di tenuta 4/C EN 1751 fino a 2000 Pa (vedi tabella)
• DIN 1946/4

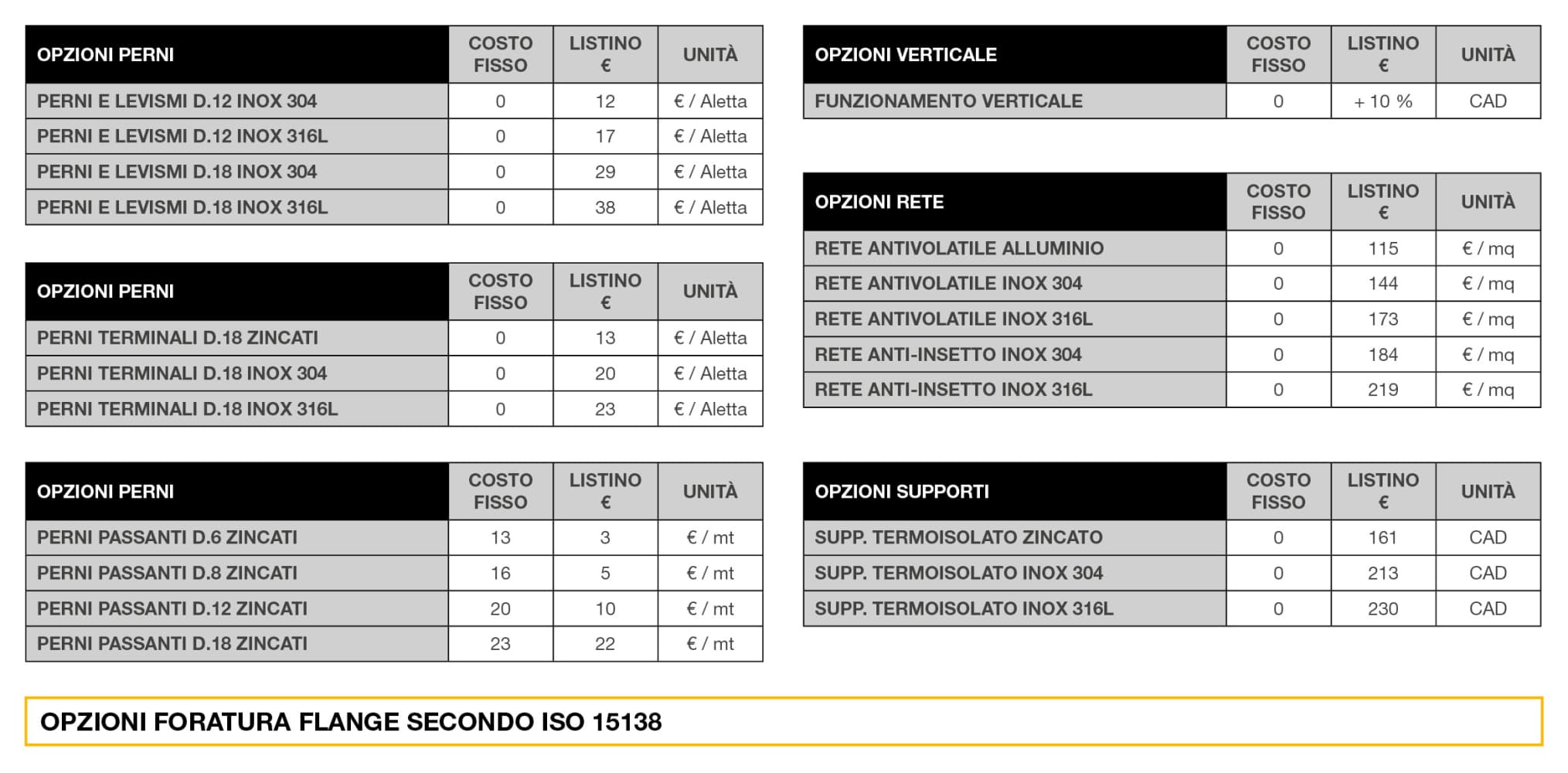

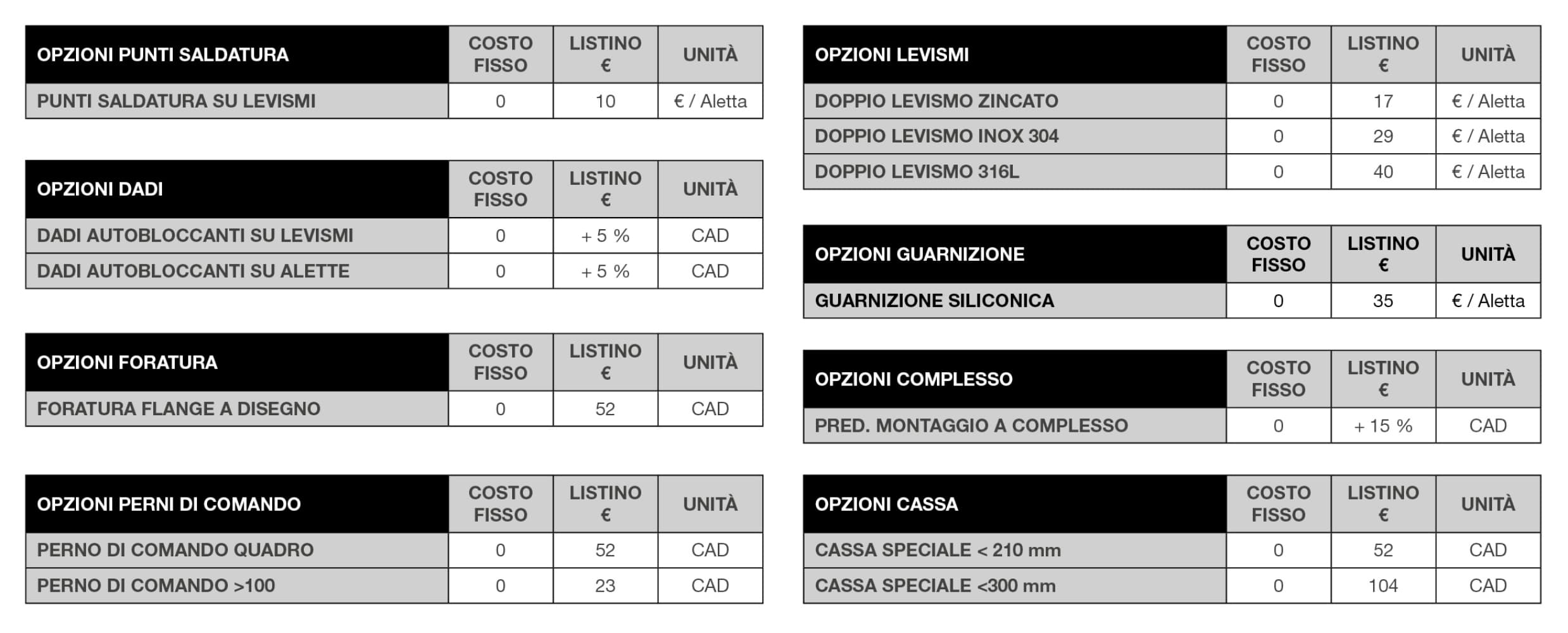

Opzioni disponibili

• Dimensioni intermedie
• Telaio 20/10 / telaio 30/10
• Esecuzione in acciaio INOX 304
• Esecuzione in acciaio INOX 316L
• Flange speciali

Versione ATEX: II 2G Ex h IIB/IIC T1…T6Gb
II 2D Ex h IIIC T 450°C…T 85°C Db

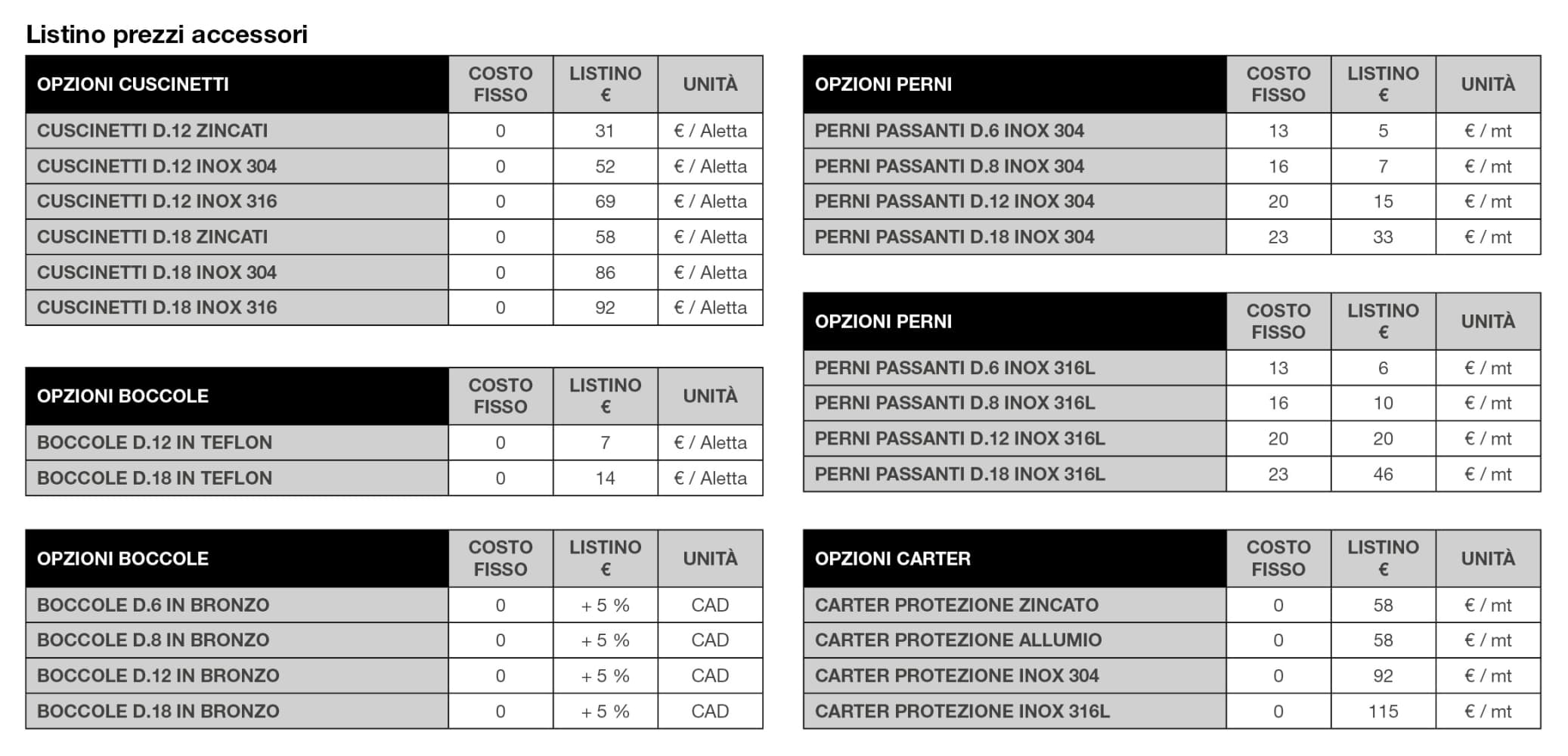

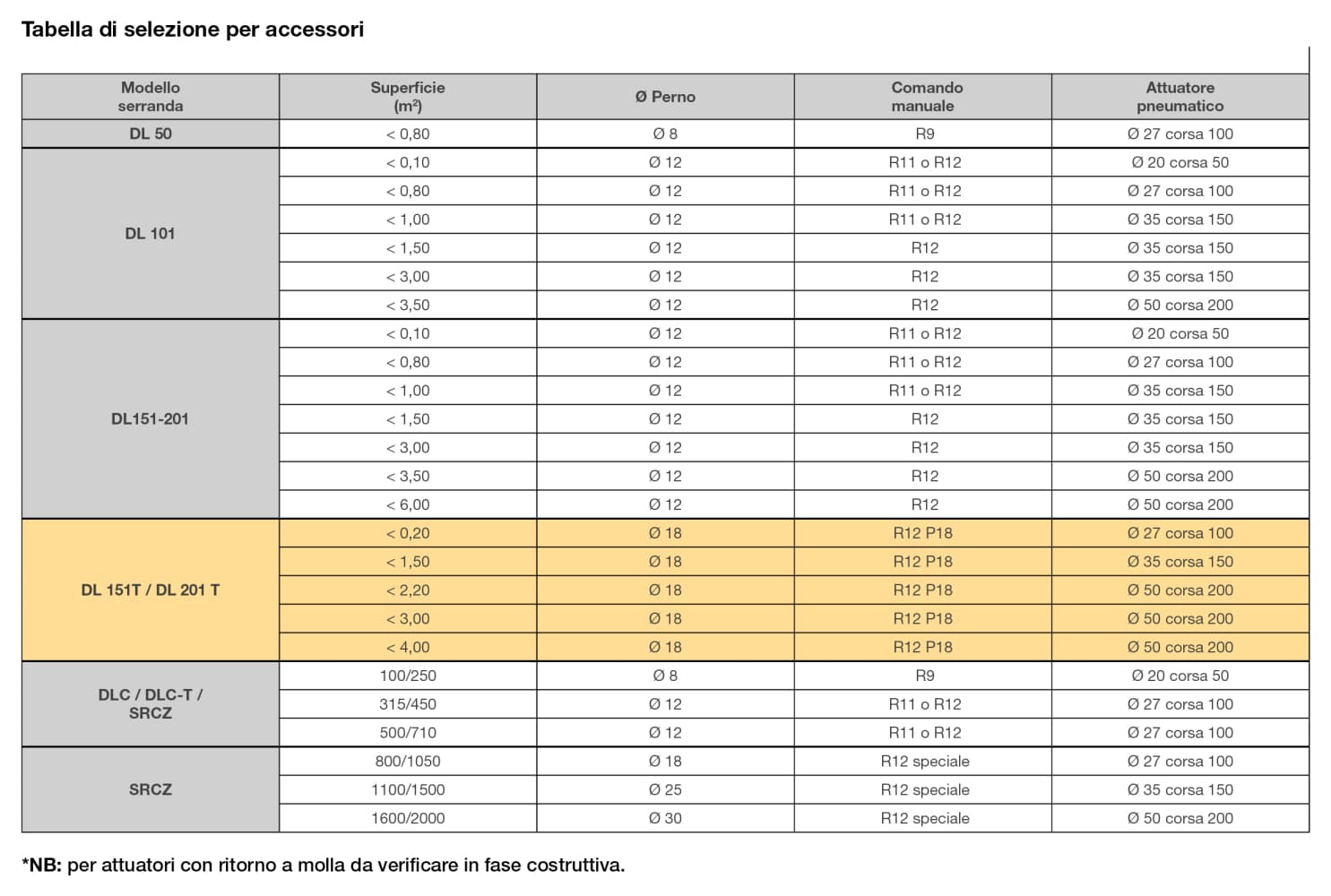

Accessori

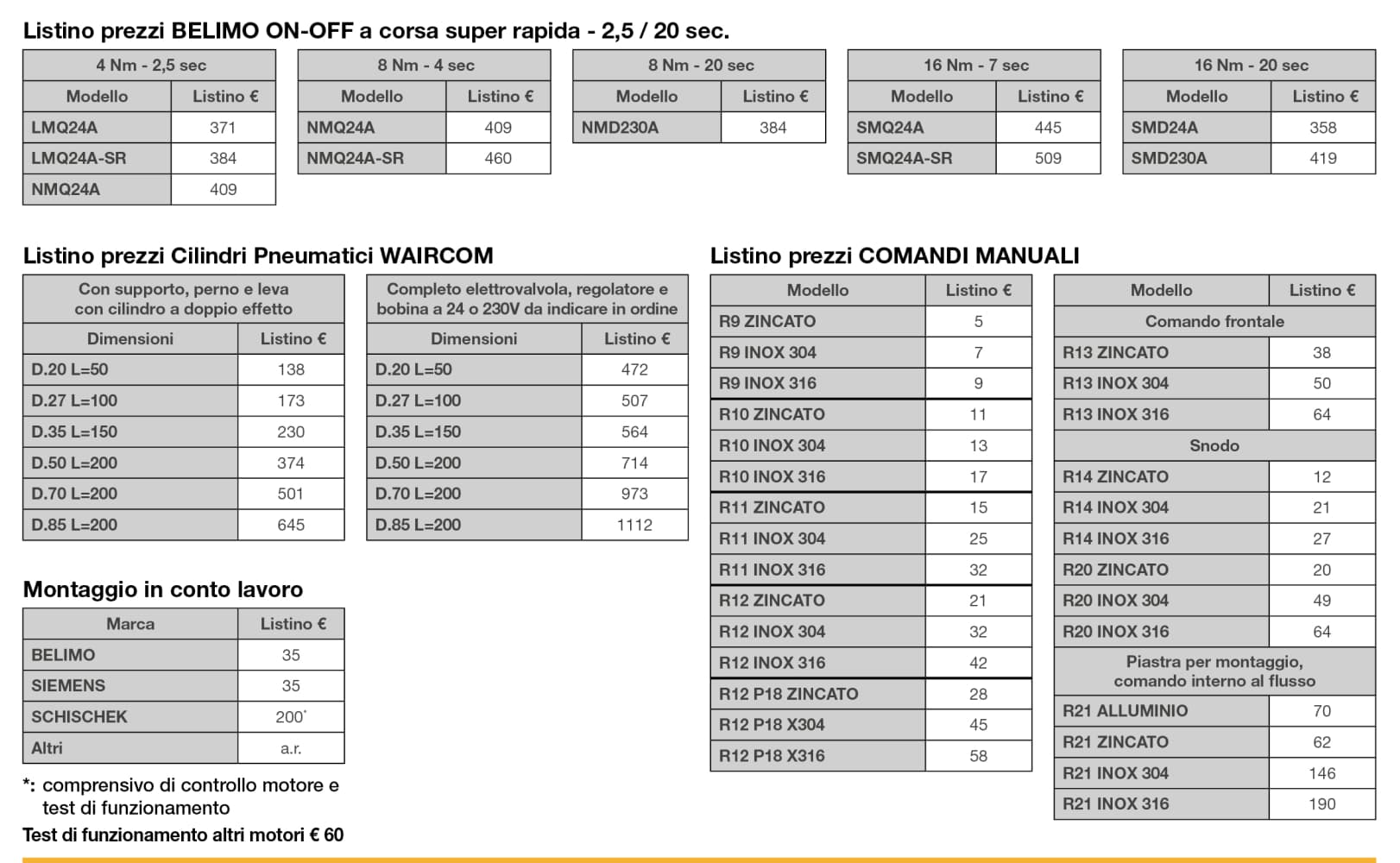

• Comando manuale zincato R12P18

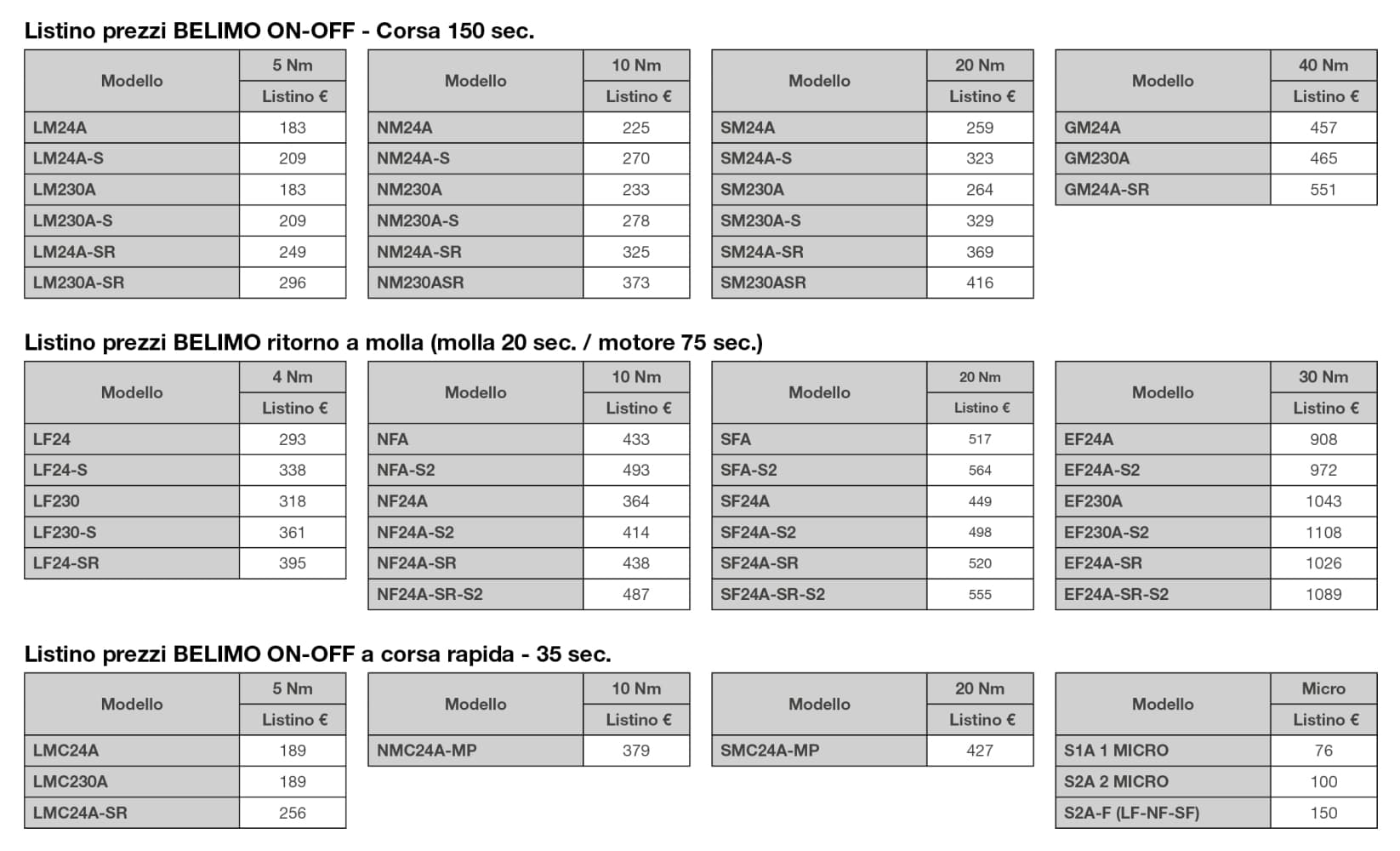

• Motorizzazioni elettriche / Cilindro pneumatico

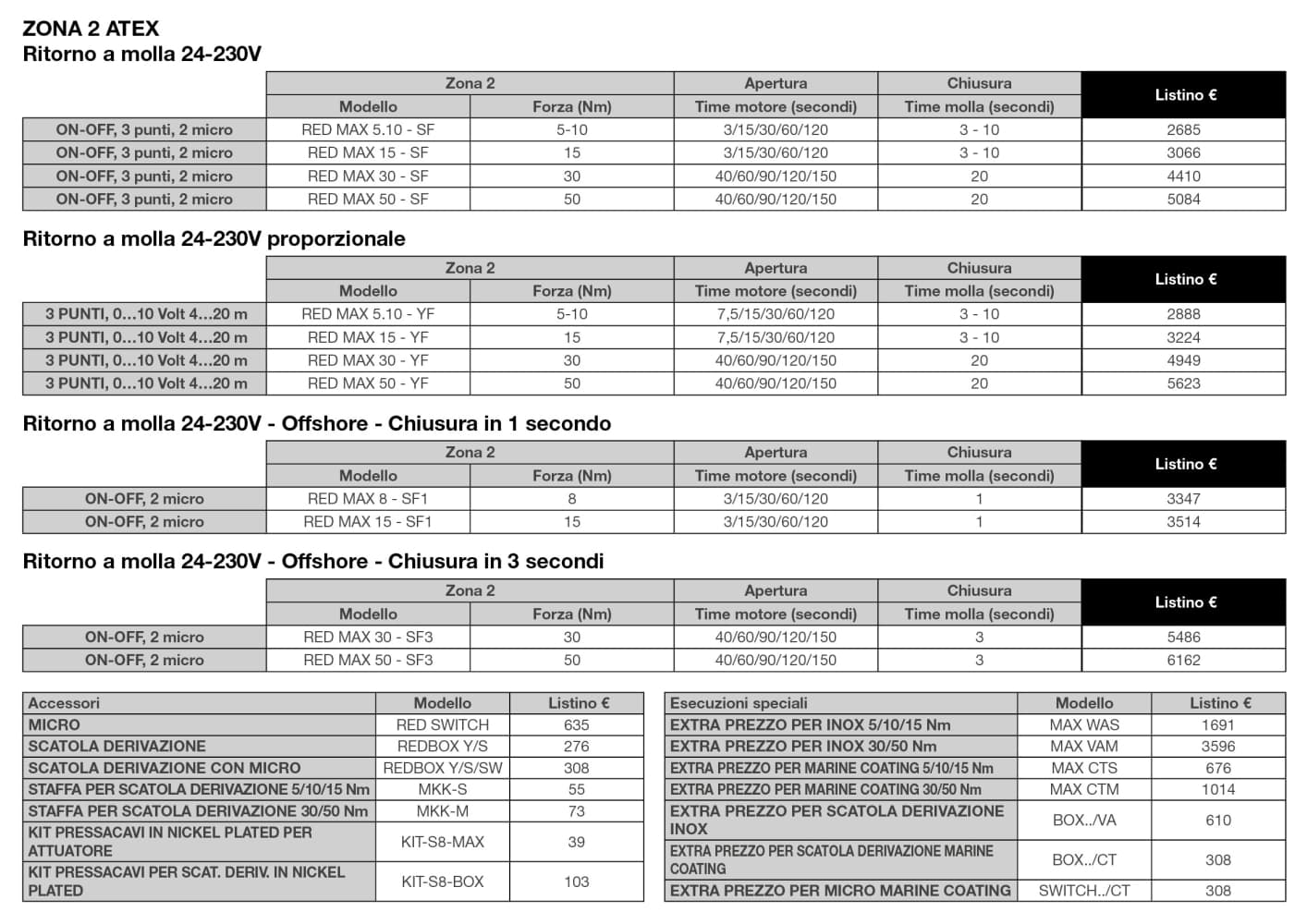

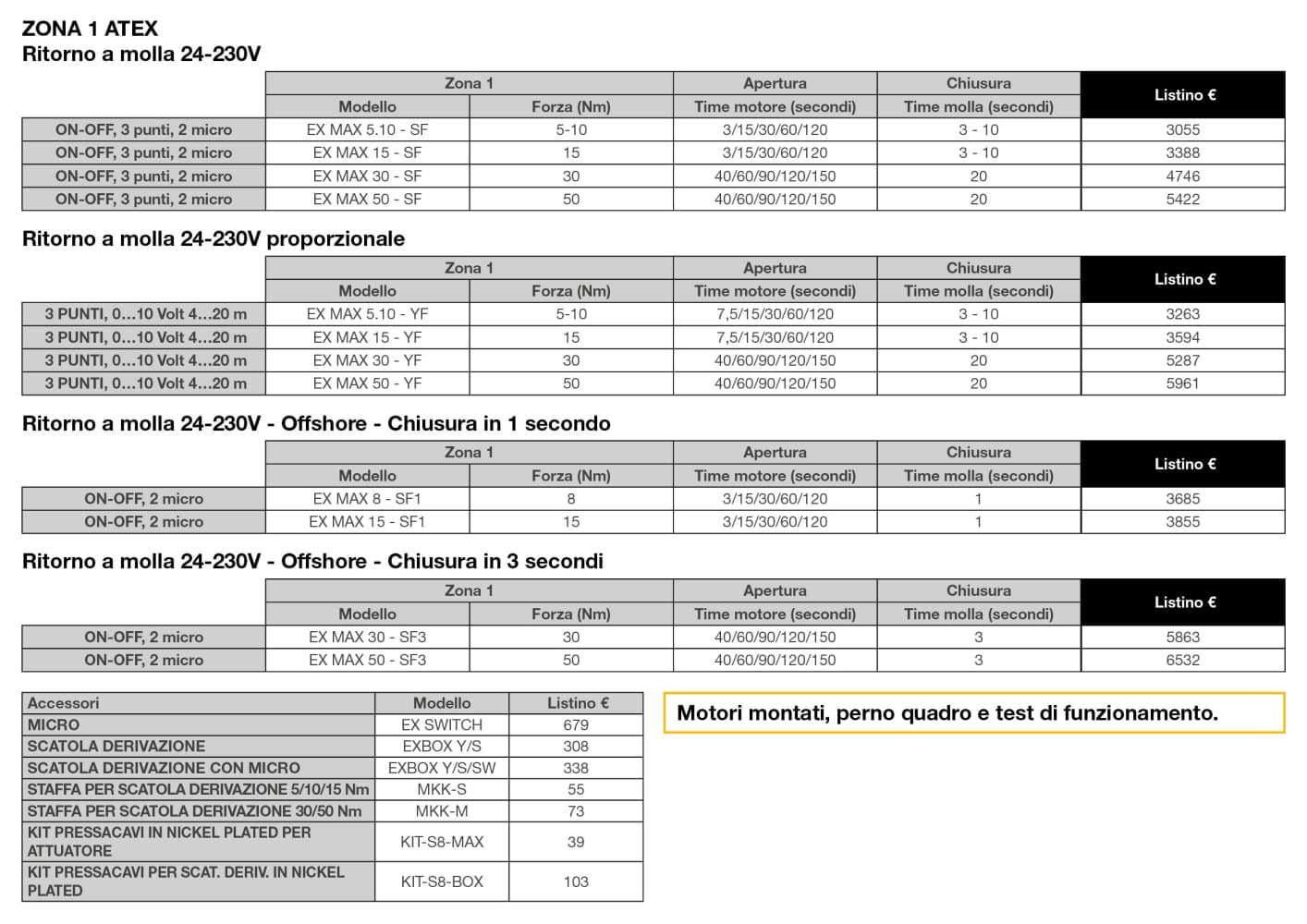

• Motorizzazioni Atex

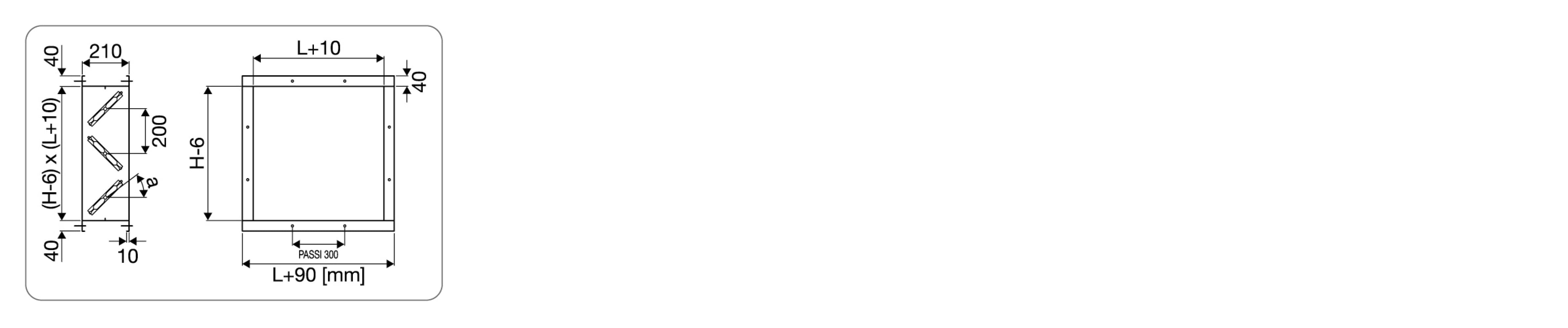

ATTENZIONE: dimensioni base +10 mm x altezza -6 mm
