Igienico VDI 6022
Certificazione per montaggio esterno alla parete fino a 1 metro

Descrizione

Serranda tagliafuoco EI 120 S secondo UNI EN 1366-2 classificazione UNI EN 13501-3 certificato n°1438-CPR-0528

Marchiatura CE  - Certificato igienico VDI 6022

• Costruzione: telaio in acciaio zincato Z275 sp. 10/10 con innesto maschio per inserimento diretto nel canale, pala disassata in calcio silicato montata su perni in acciaio e boccole in ottone, guarnizione intumescente e guarnizione perimetrale per la tenuta ai fumi freddi
• Installazione sia verticale che orizzontale
• Tenuta secondo EN 1751 classe C del telaio

Equipaggiate:

• Versione Manuale: con fusibile 72°C, molla di ritorno e micro
• Versione Motorizzata: motori con termofusibile, ritorno a molla, doppio micro di segnalazione sia 24V che 230V

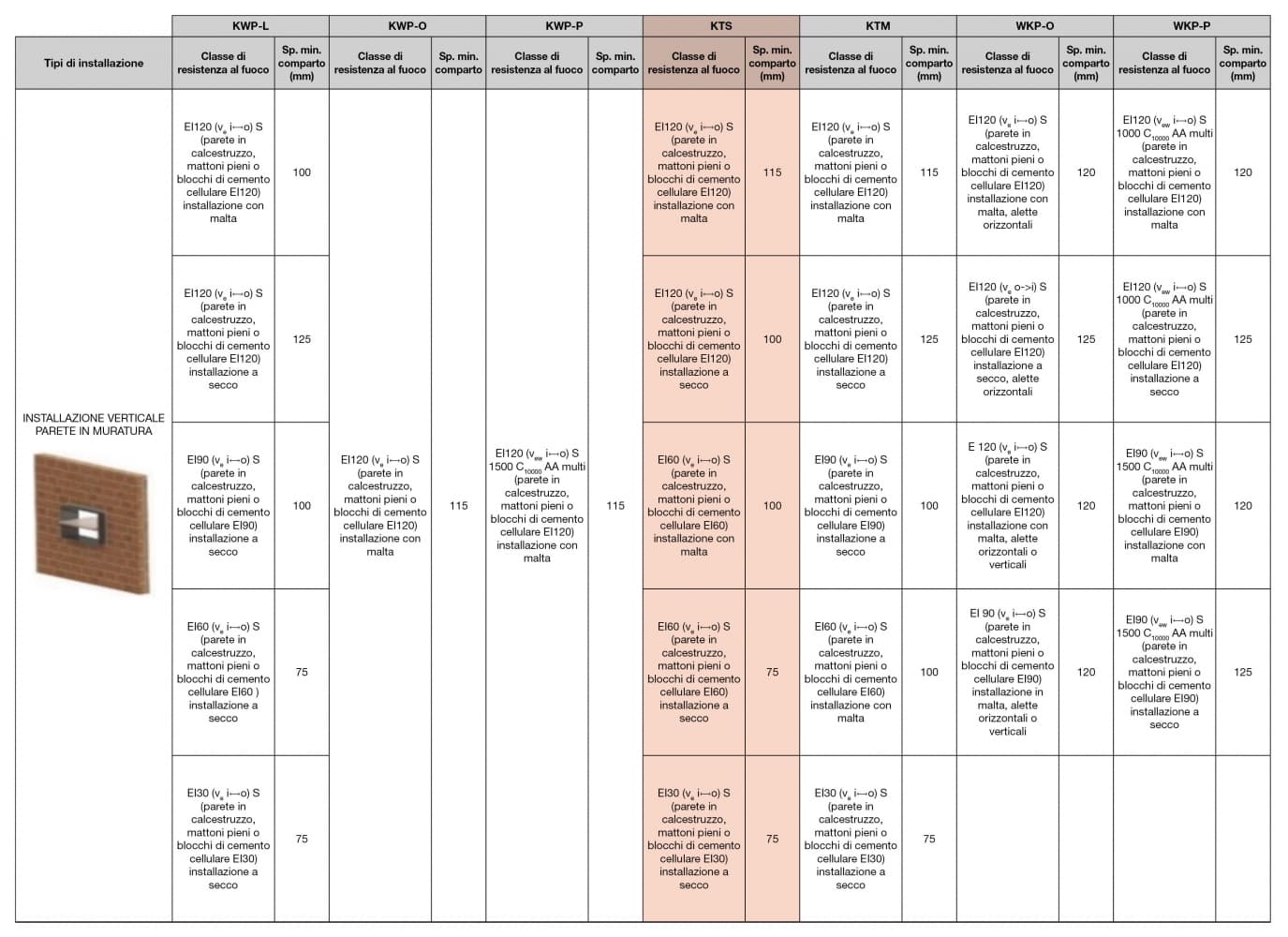

• Installazioni in pareti aventi classi di resistenza al fuoco EI 120/90/60 con montaggio pala nella parete oppure esterna
• Soffitti sp. 150 mm
• Pareti in muratura a bassa densità da sp. 115 mm
• Pareti in cartongesso sp. 100 mm
• Esterna alla parete sp. 120 mm fino a 1 metro (EI 90S)

EI 120 (v_e h_o i ↔ o) S

KTS-O-S: con fusibile e molla di ritorno

KTS-S-O W: con fusibile, molla di ritorno e micro (W1 - W2 - W12)

• W1: finecorsa in chiusura
• W2: finecorsa in apertura
• W12: finecorsa apertura e chiusura

KTS-O-E24T: con servomotore con ritorno a molla, termofusibile e
doppio micro finecorsa apertura e chiusura, alimentazione 24V

KTS-O-E230T: con servomotore con ritorno a molla, termofusibile e
doppio micro finecorsa apertura e chiusura, alimentazione 230V

Costruzioni speciali

• Esecuzione in acciaio INOX 304
• Costruzione in acciaio zincato verniciato secondo tabella RAL
• Pala trattata con impregnante senza solventi su base di silicati, per ambienti acidi o molto umidi
• Termofusibile 95°C per versione motorizzata
• Costruzione speciale per strutture metalliche “cabinati/container” con installazione fuori dalla parete
• Sistemi di comunicazione aggiuntivi
