Igienico VDI 6022
Certificazione per montaggio esterno alla parete fino a 1 metro

Descrizione

Serranda tagliafuoco EI 120 S secondo UNI EN 1366-2 classificazione UNI EN 13501-3 certificato n°1438-CPR-0509

Marchiatura CE  - Certificato igienico VDI 6022

• Costruzione: telaio in acciaio zincato Z275 sp. 10/10 con flange per il collegamento alla canalizzazione, taglio termico intermedio, pala disassata in calcio silicato montata su perni in acciaio e boccole in ottone, guarnizione intumescente e guarnizione perimetrale per la tenuta ai fumi freddi. Ridotte perdite di carico
• Installazione sia verticale che orizzontale
• Tenuta secondo EN 1751 classe C del telaio
• Prove di tenuta sulla pala “Classe 3” secondo EN 1751

Equipaggiate:

• Versione Manuale: con fusibile 72°C, molla di ritorno e micro
• Versione Motorizzata: motori con termofusibile, ritorno a molla, doppio micro di segnalazione sia 24V che 230V

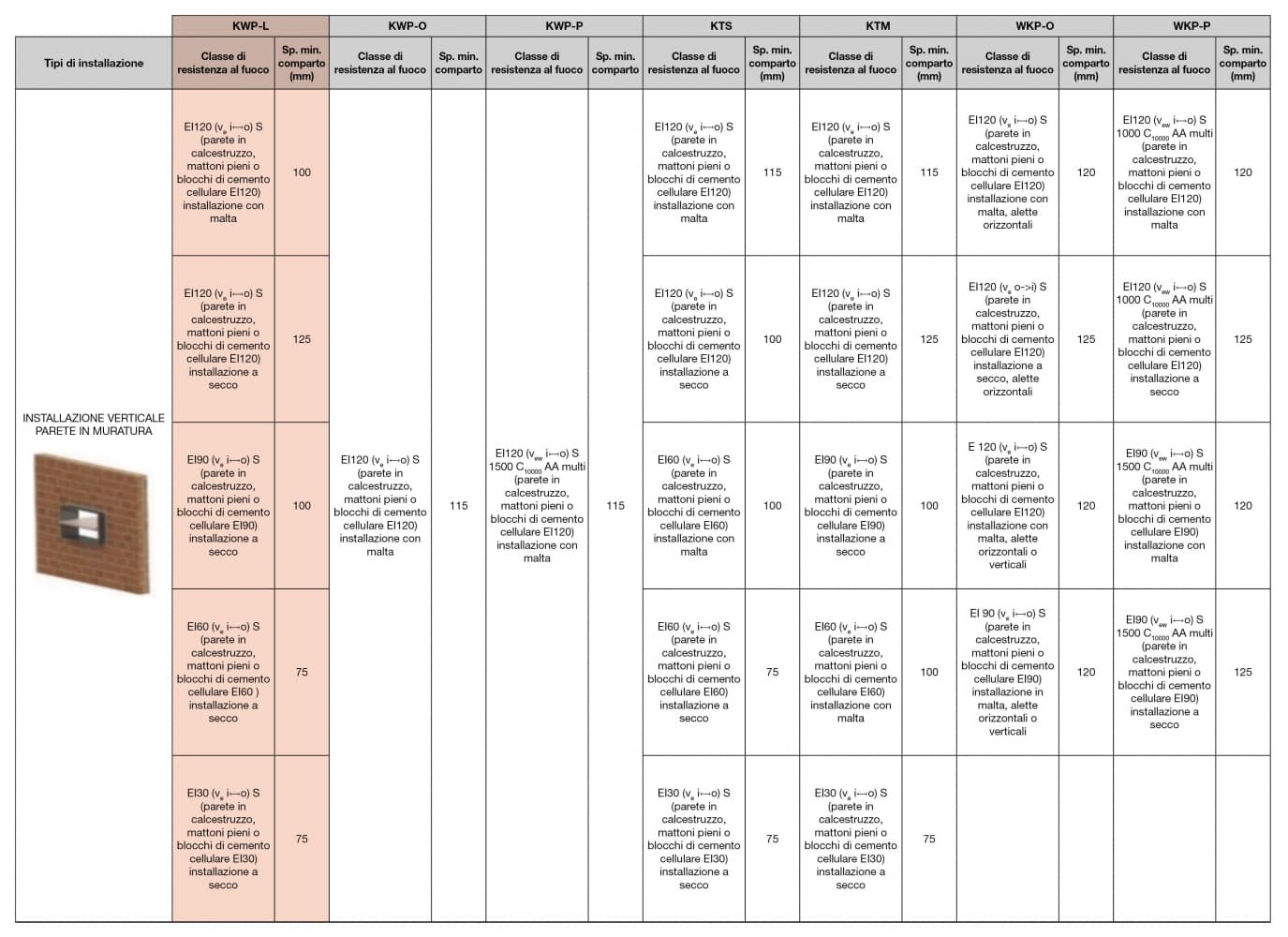

• Installazioni in pareti aventi classi di resistenza al fuoco EI 120/90/60 con montaggio pala nella parete oppure esterna

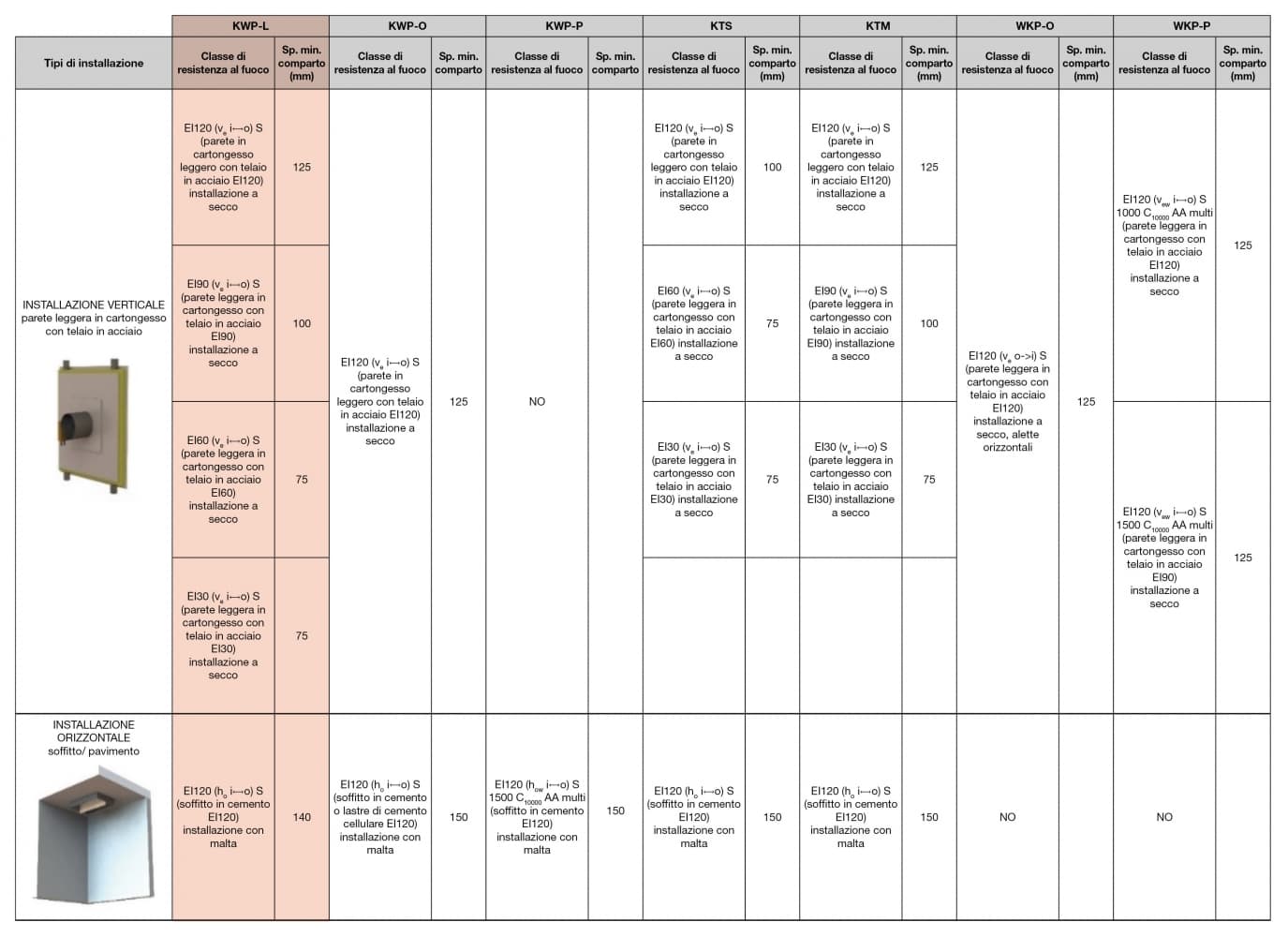

• Soffitti sp. 140 mm
• Pareti in muratura a bassa densità da sp. 100 mm
• Pareti in cartongesso sp. 125 mm

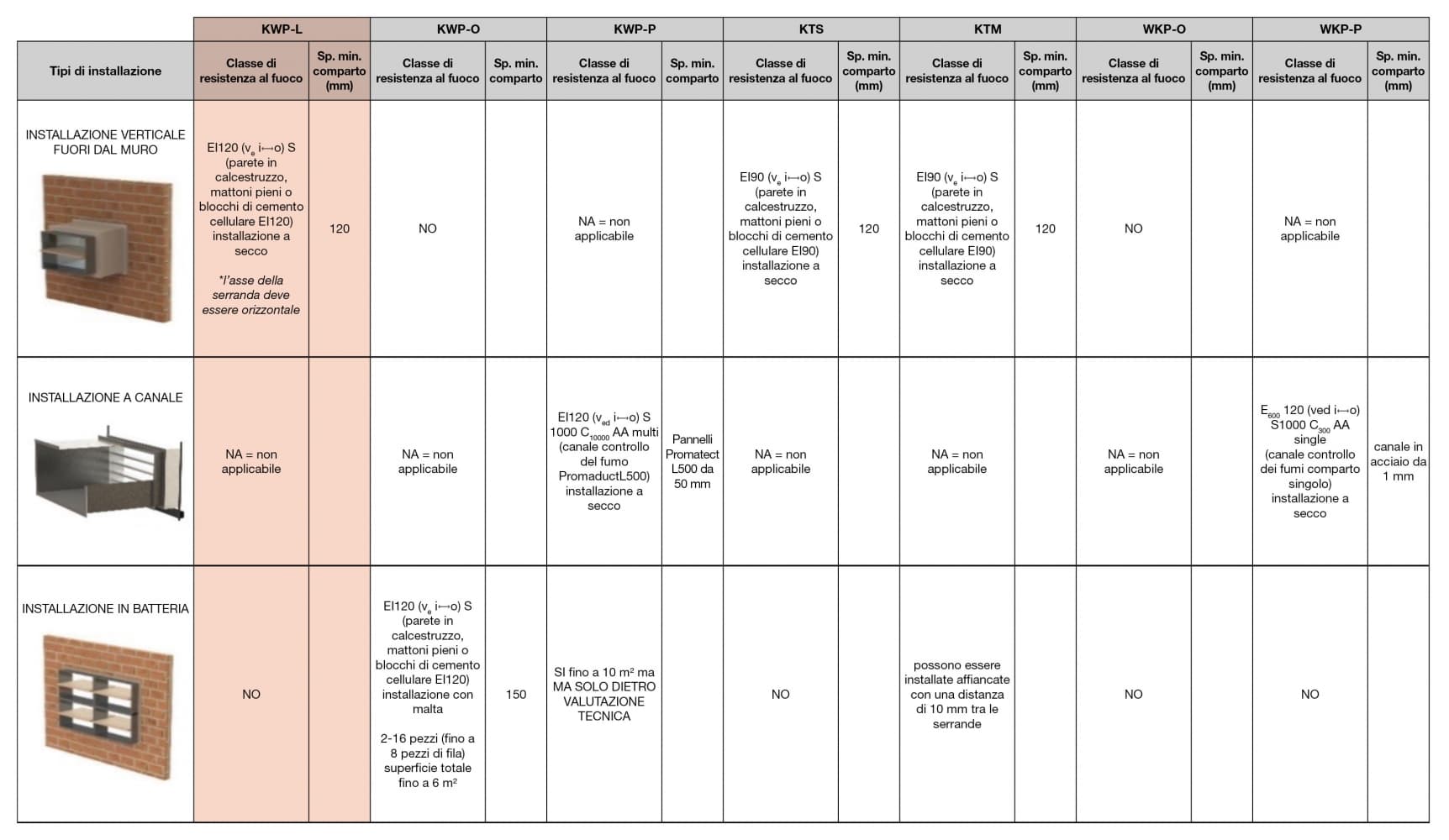

• Esterna a pareti in muratura con sp. 120 mm fino a 1 metro (EI 120S)

EI 120 (v_e h_o i ↔ o) S

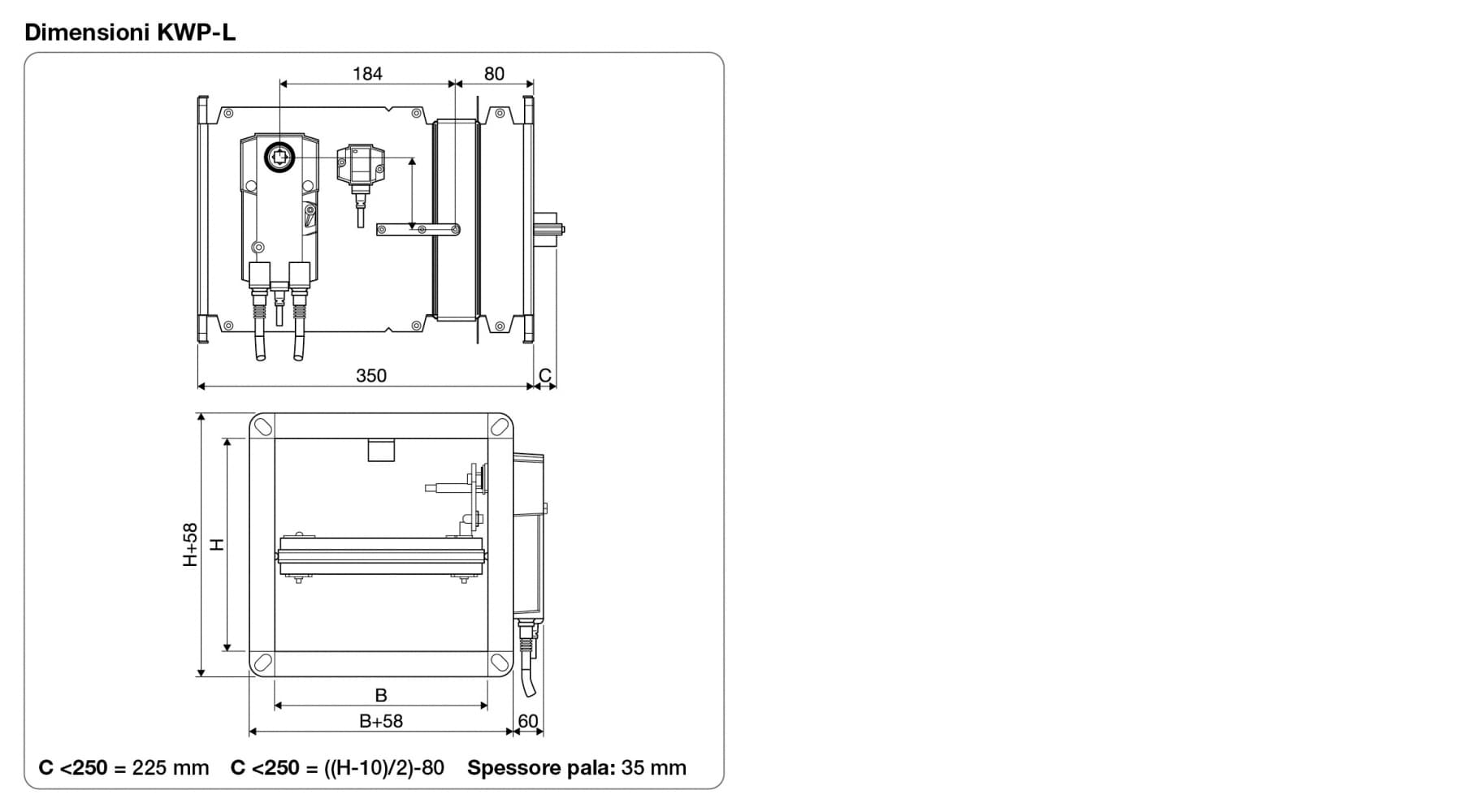

Dimensione max 800x500

KWP-L-S: con termofusibile e molla di ritorno

KWP-L-S W: con termofusibile, molla di ritorno e micro (W1 - W2 - W12)

• W1: finecorsa in chiusura
• W2: finecorsa in apertura
• W12: finecorsa apertura e chiusura

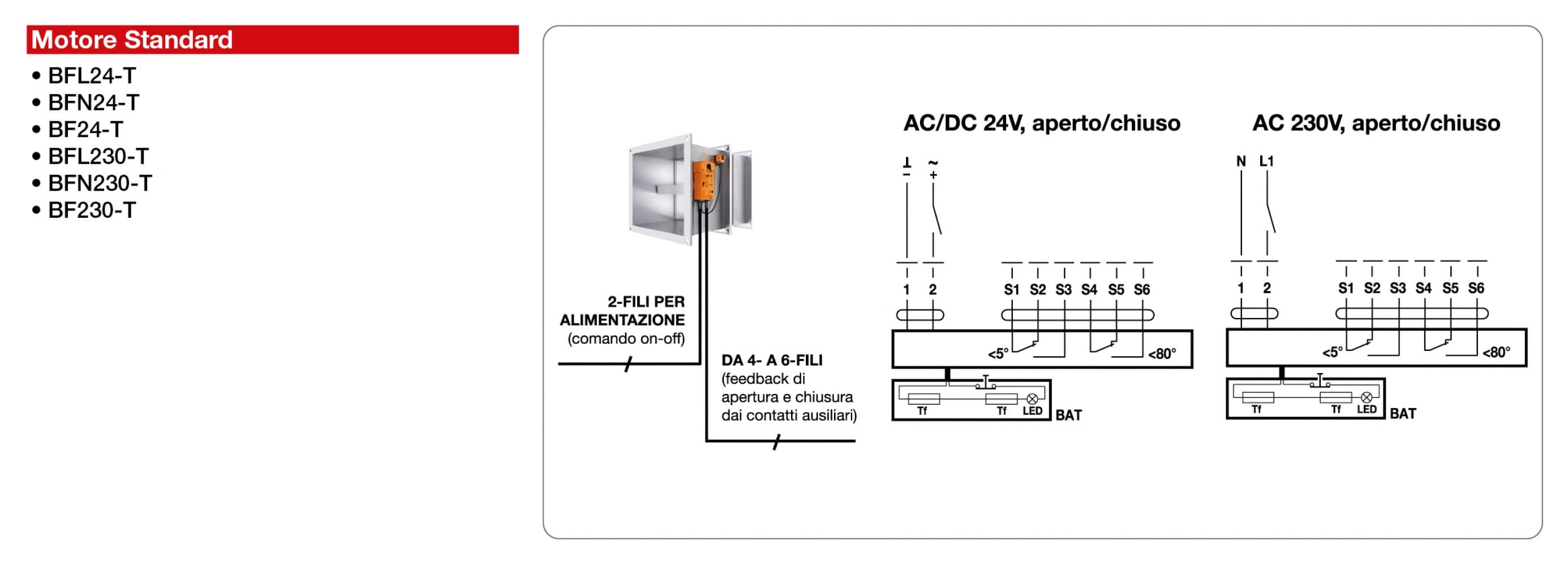

KWP-L-E24T: con servomotore con ritorno a molla, termofusibile e
doppio micro finecorsa apertura e chiusura, alimentazione 24V

KWP-L-E230T: con servomotore con ritorno a molla, termofusibile e
doppio micro finecorsa apertura e chiusura, alimentazione 230V

Costruzioni speciali

• Esecuzione in acciaio INOX 304/316
• Costruzione in acciaio zincato verniciato secondo tabella RAL
• Pala trattata con impregnante senza solventi su base di silicati, per ambienti acidi o molto umidi
• Termofusibile a 95° per versione motorizzata
• Costruzione speciale per strutture metalliche “cabinati/container” con installazione fuori dalla parete

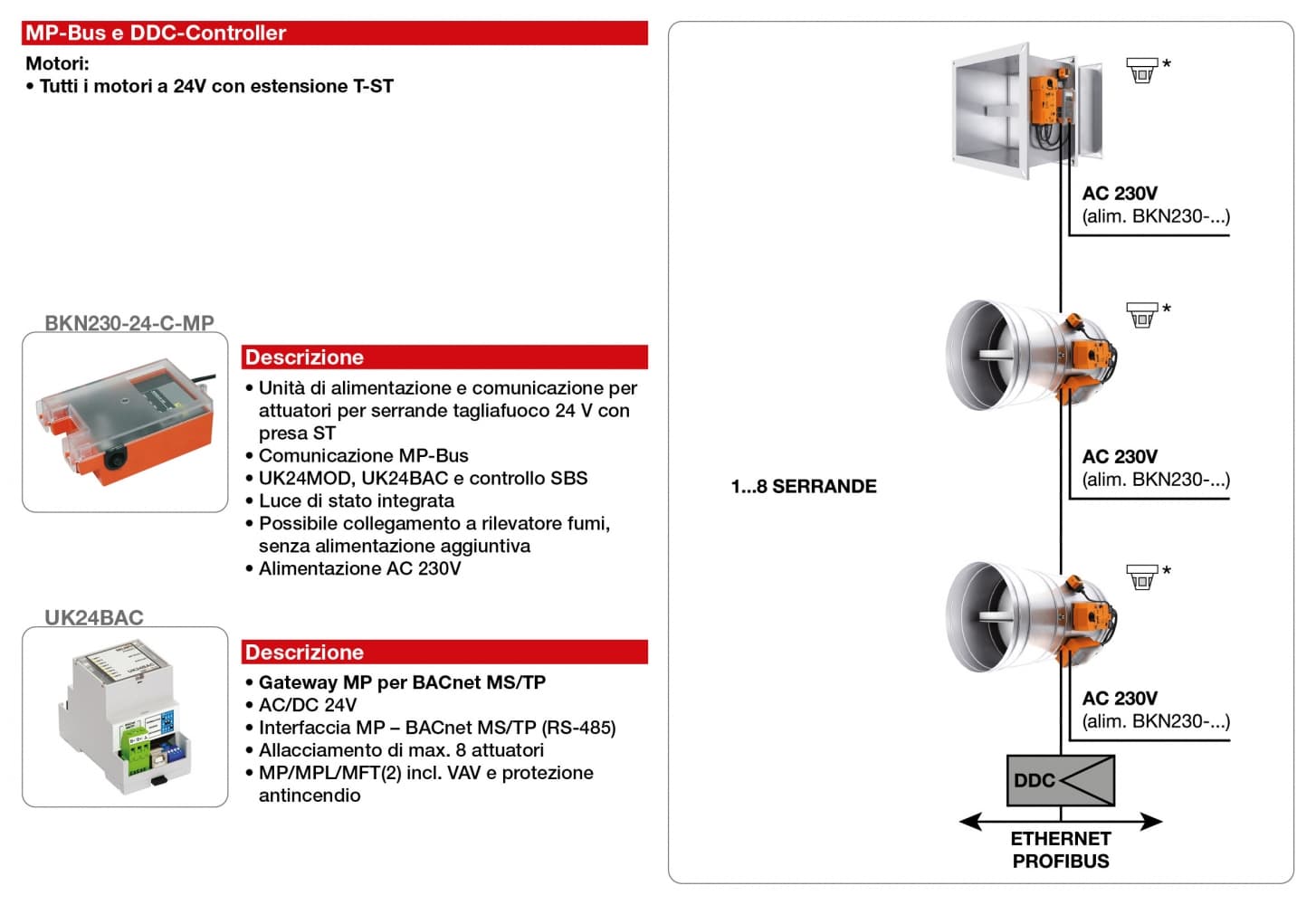

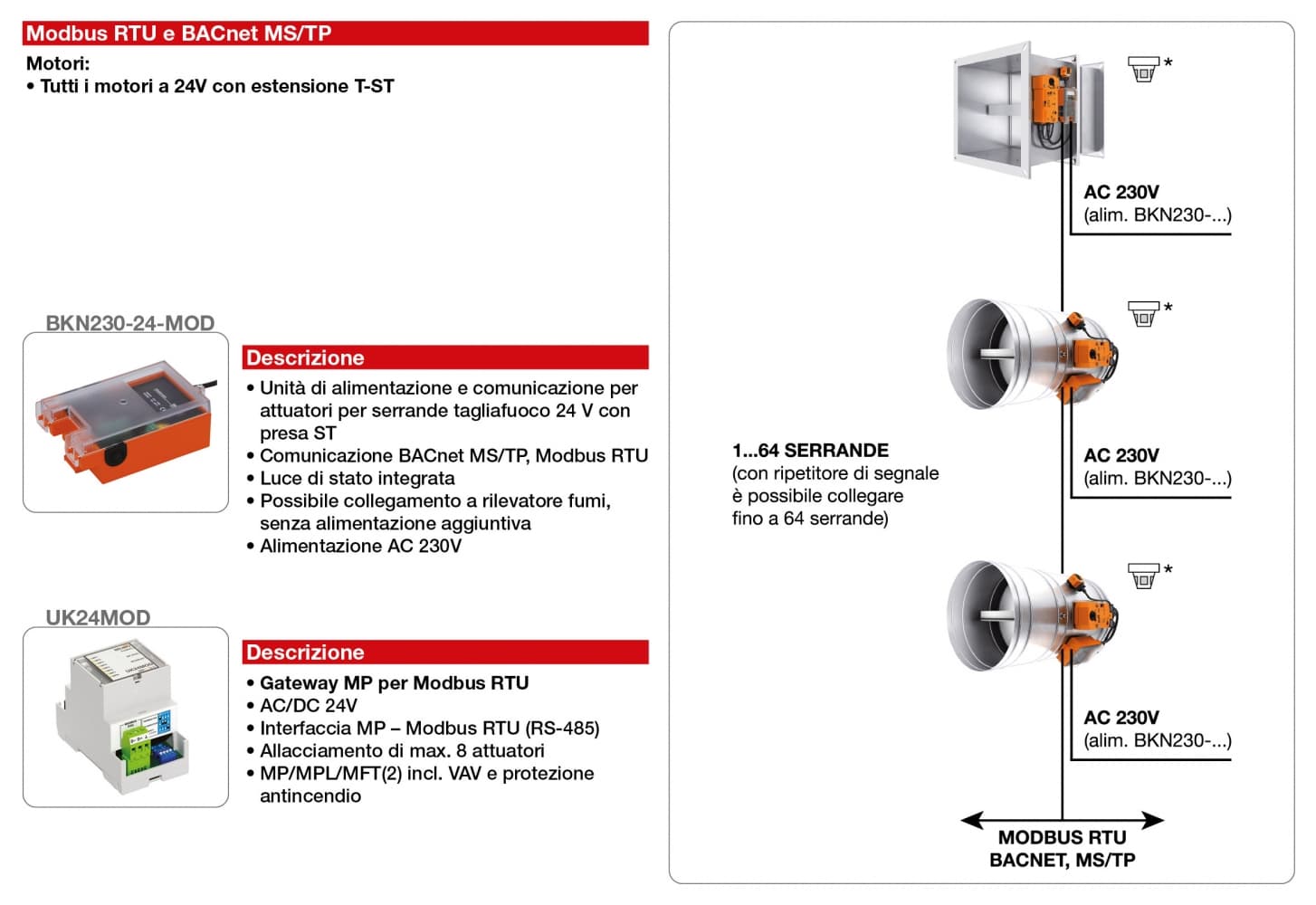

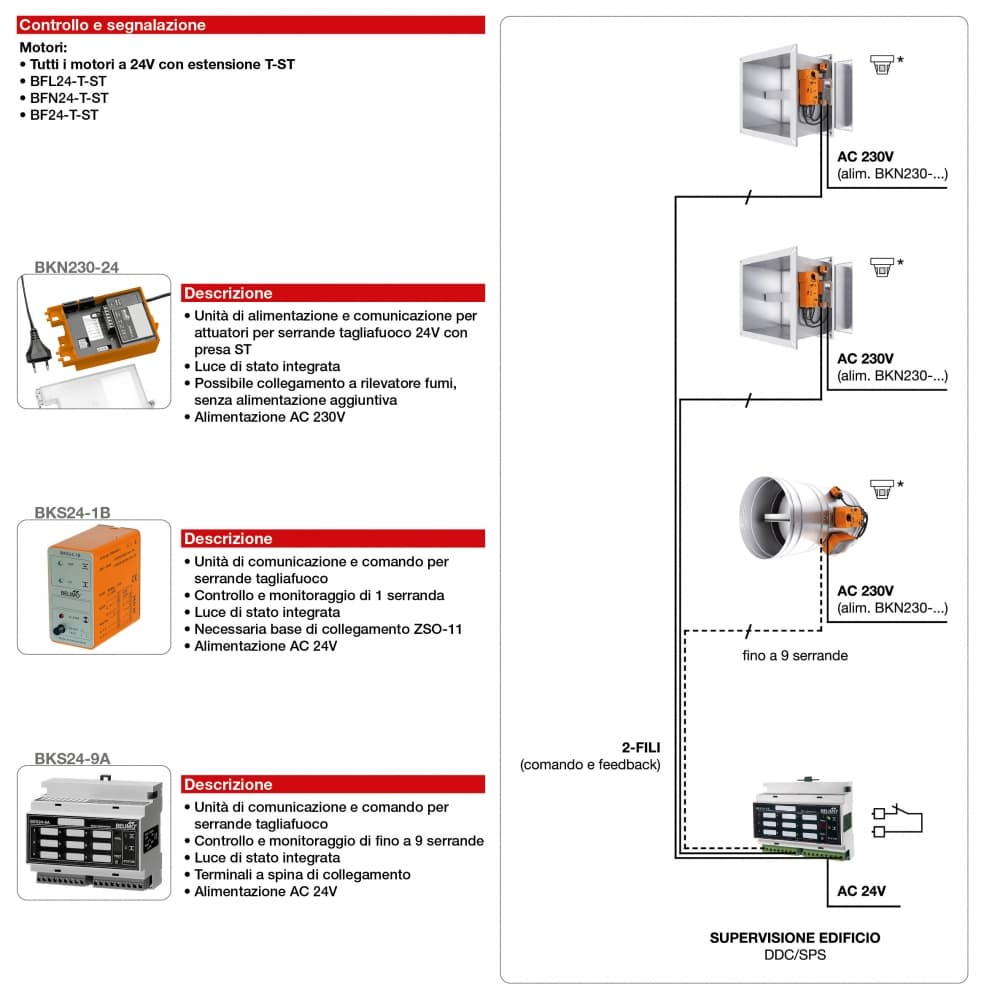

• Sistemi di comunicazione aggiuntivi
