Igienico VDI 6022
Barra stabilizzatrice
Descrizione
Serranda tagliafuoco EI 120 S secondo UNI EN 1366-2 classificazione UNI EN 13501-3 certificato n°1488-CPR-0444/W
Marchiatura CE - Certificato igienico VDI 6022
- Speciale barra stabilizzatrice per impedire vibrazioni ed aumentare la rigidità della serranda
- Costruzione: telaio in acciaio zincato Z275 sp. 15/10 - 20/10 con flange per il collegamento alla canalizzazione, taglio termico intermedio, pala disassata in calcio silicato montata su perni in acciaio e boccole in ottone, guarnizione intumescente e guarnizione perimetrale per la tenuta ai fumi freddi
- Installazione sia verticale che orizzontale
- Tenuta secondo EN 1751 classe C del telaio
- Prove di tenuta sulla pala “Classe 3” secondo EN 1751
Equipaggiate:
- Versione Manuale: con fusibile 72°C, molla di ritorno e micro

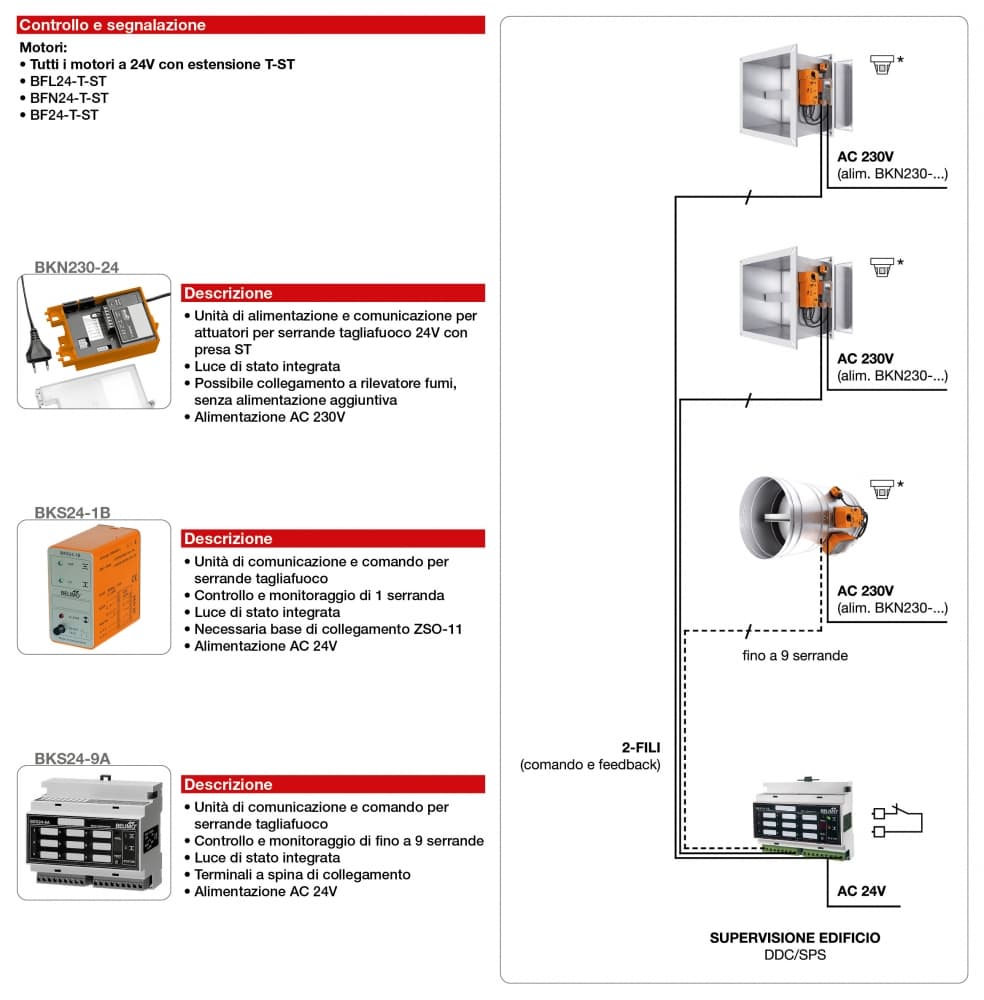

- Versione Motorizzata: motori con termofusibile, ritorno a molla, doppio micro di segnalazione sia 24V che 230V

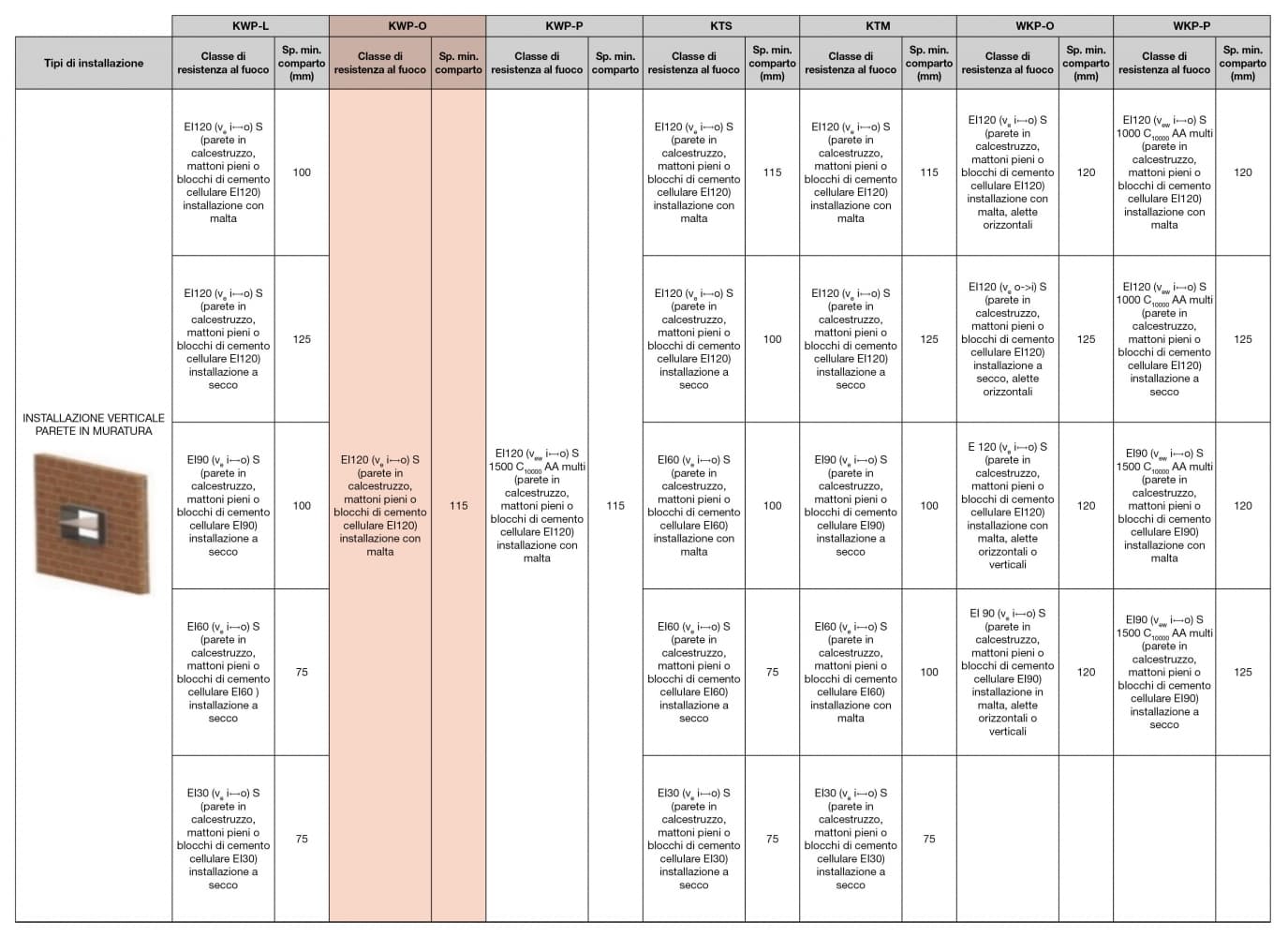

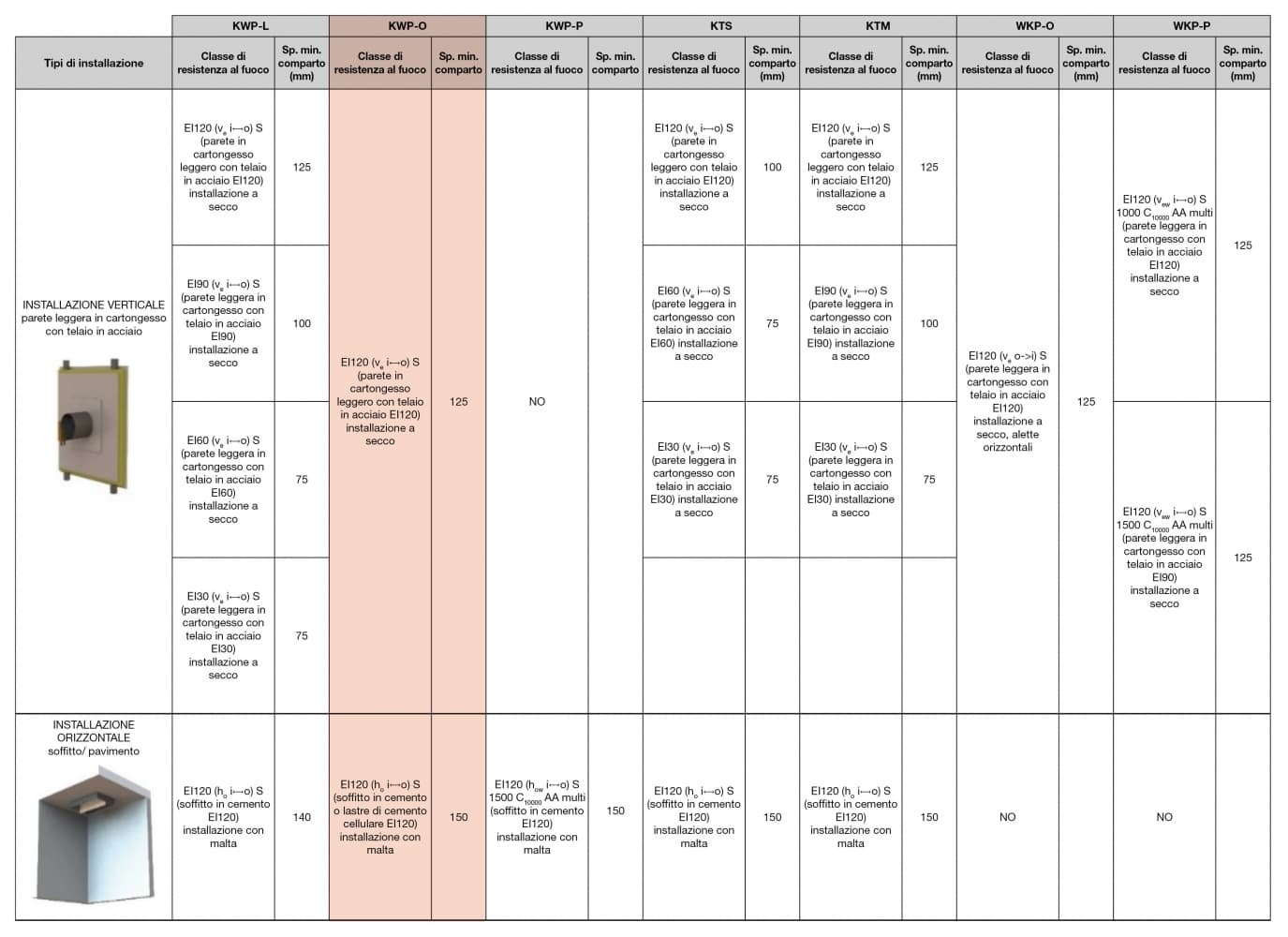

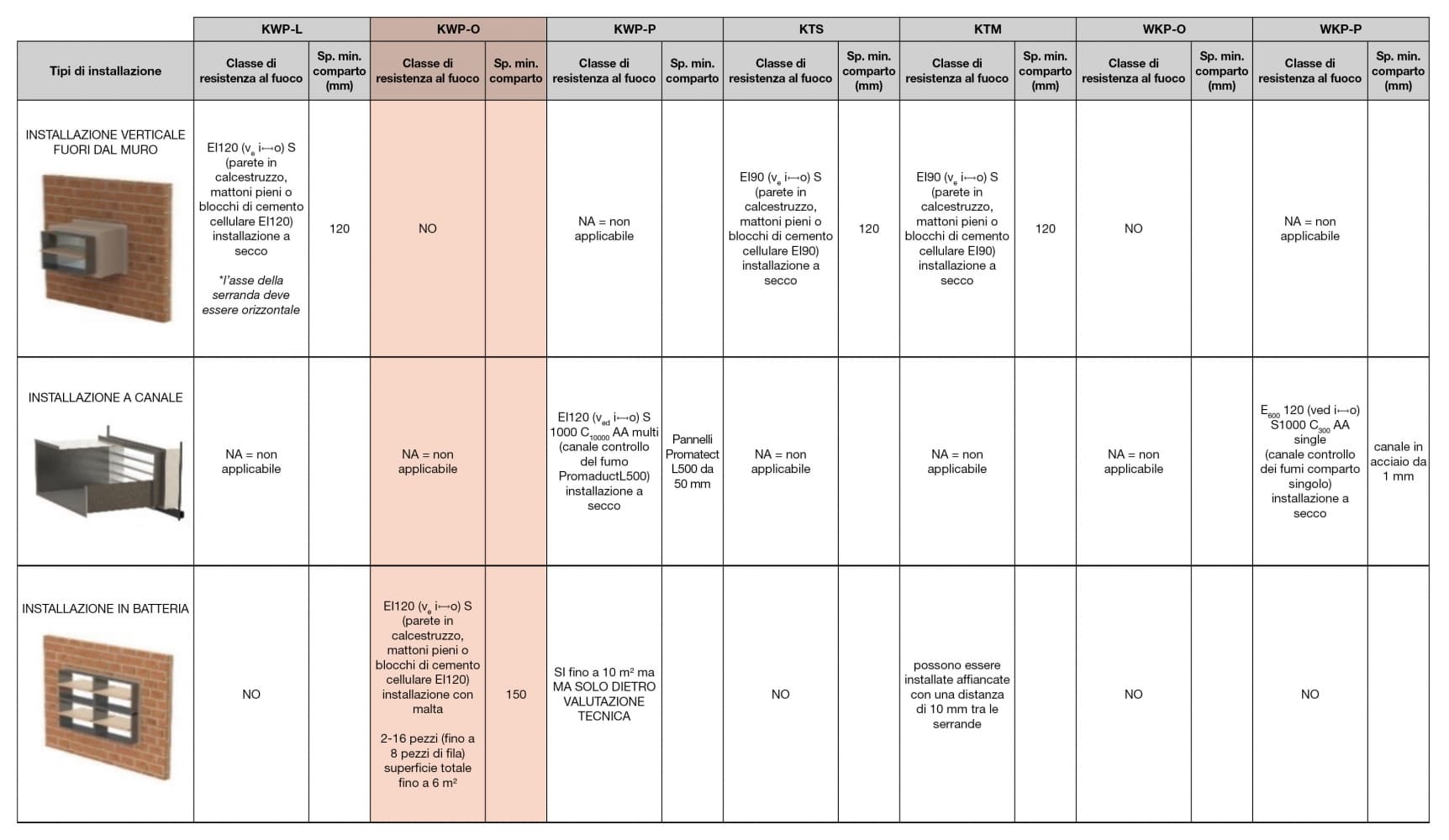

- Installazioni in pareti aventi classi di resistenza al fuoco EI 120/90/60 con montaggio pala nella parete
- Soffitti sp. 150 mm
- Pareti in muratura da sp. 115 mm
- Pareti in cartongesso sp. 125 mm
EI 120 (ve ho i ↔ o) S
Costruzione in unico pezzo fino alla 1500x600 versione manuale e 1500x1000 versione motorizzata
Installazione in batteria 2-16 pezzi (fino a 8 pezzi di fila) superficie totale fino a 6 m2
KWP-O-S: con termofusibile e molla di ritorno
KWP-O-W: con termofusibile, molla di ritorno e micro (W1 - W2 - W12)
- W1: finecorsa in chiusura
- W2: finecorsa in apertura
- W12: finecorsa apertura e chiusura

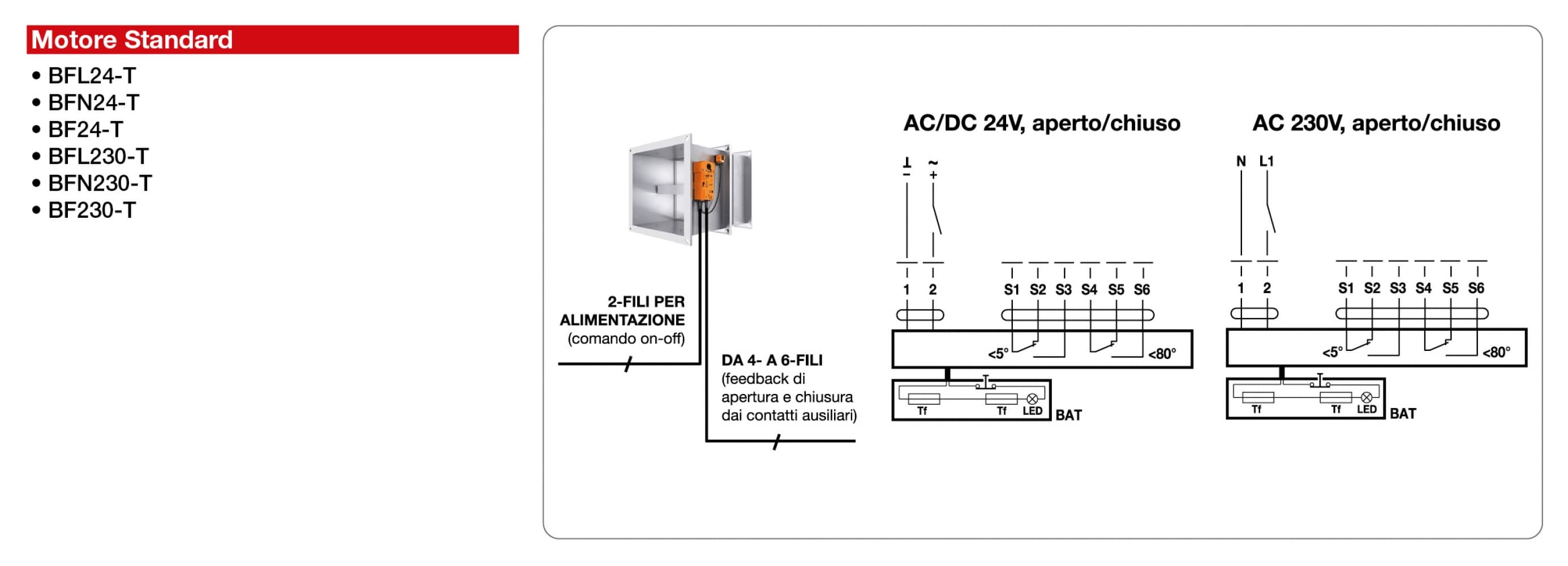

KWP-O-E24T: con servomotore con ritorno a molla, termofusibile e
doppio micro finecorsa apertura e chiusura, alimentazione 24V
KWP-O-E230T: con servomotore con ritorno a molla, termofusibile e
doppio micro finecorsa apertura e chiusura, alimentazione 230V
Costruzioni speciali
- Esecuzione in batteria
- Esecuzione in acciaio INOX 304/316
- Esecuzione ATEX:
- II 2G Ex h IIC T6…T5 Gb
- II 2D Ex h IIIC T80°C…T95°C Db
- Costruzione in acciaio zincato verniciato secondo tabella RAL
- Pala trattata con impregnante senza solventi su base di silicati, per ambienti acidi o molto umidi
- Termofusibile a 95° per versione motorizzata

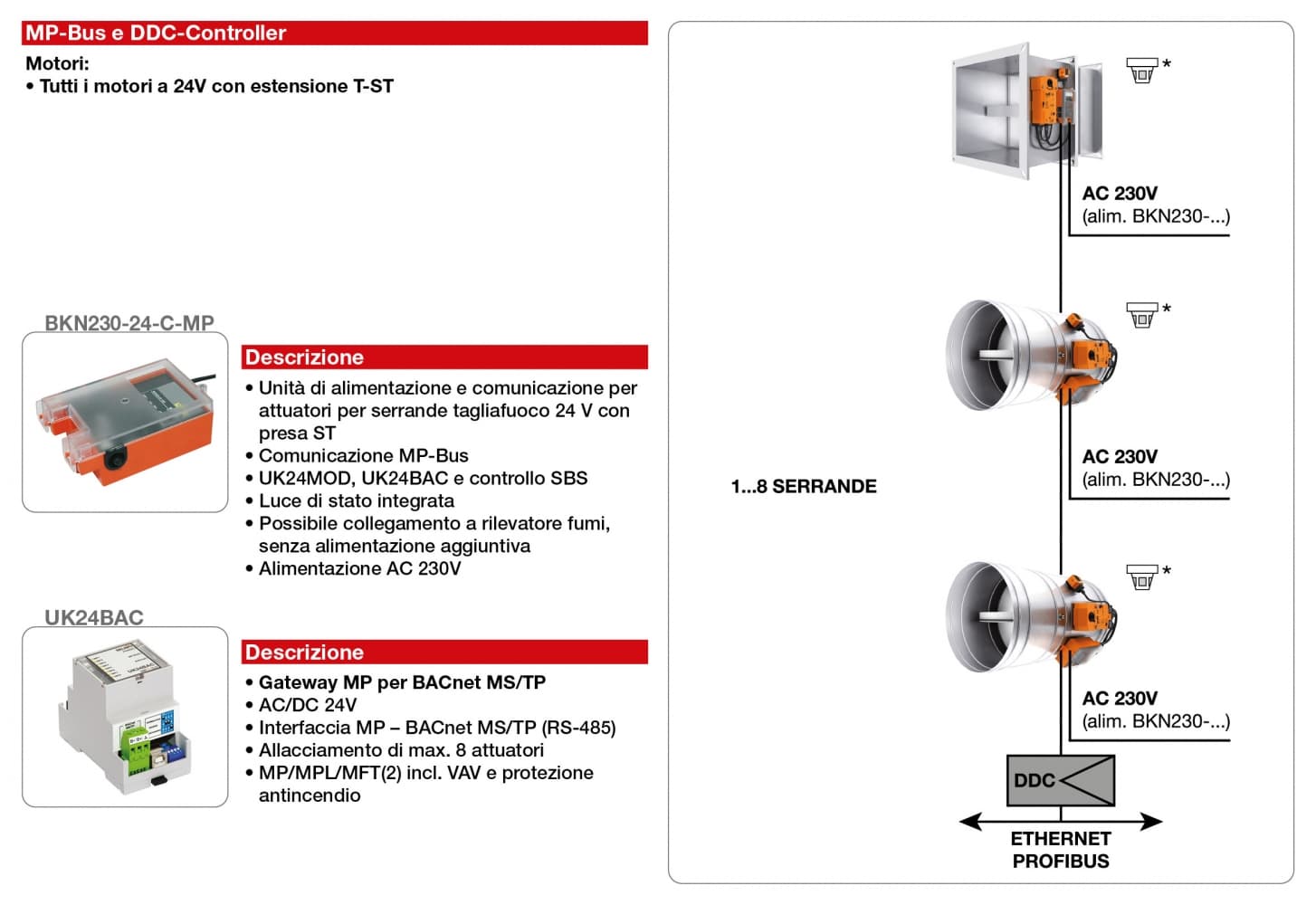

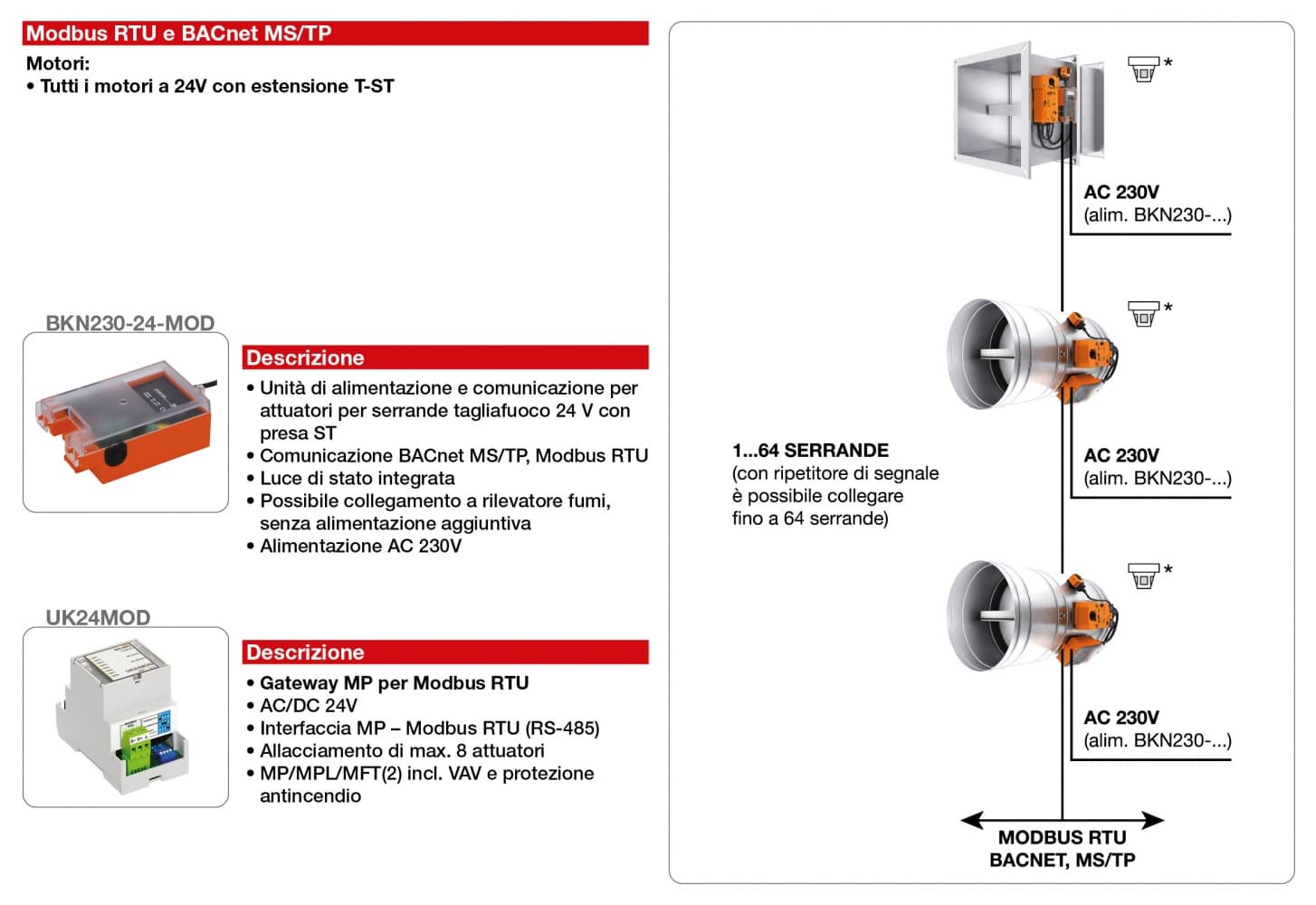

- Sistemi di comunicazione aggiuntivi
