Igienico VDI 6022

Descrizione

Serrande tagliafumo ad alette multiple EI 120 S secondo UNI EN 1366-2 e UNI EN 1366-10 (test per controllo fumi), classificazione UNI EN 13501-4 e UNI EN 12101-8

Certificato di prestazioni n°2434-CPR-0285

Marchiatura CE  - Certificato igienico VDI 6022

• Costruzione: telaio in acciaio zincato Z275 con interposto fibro silicato, flange da 30 mm per il collegamento alla canalizzazione, alette a movimento contrapposto, realizzate in fibro silicato e fissate per mezzo di bulloni, guarnizione intumescente sia sulle alette che sul telaio della serranda. Guarnizione di tenuta a fumi freddi
• Installazione verticale
• Tenuta secondo EN 1751 classe C del telaio
• Dimensione max 1200x800
• Profondità del telaio 230 mm

Equipaggiate:

• con attuatori elettrici on-off, doppio micro di segnalazione, alimentazione sia 24V che 230V


• Installazioni in canali e pareti in muratura (da 120 mm o in cartongesso da 125 mm) aventi classi di resistenza al fuoco EI 120 o EI 90

WKP-P-E-J

E₆₀₀ 120 (V_ed i ↔ o) S 1000 C₃₀₀ AA single - (Canale)

WKP-P-E-W

EI 90 (V_ew i ↔ o) S 1500 C_10’000 AA multi

EI 120 (V_ew i ↔ o) S 1000 C_10’000 AA multi

WKP-P-E-J-K 24: con servomotore on-off e 2 micro finecorsa apertura e chiusura, alimentazione 24V

WKP-P-E-J-K 230: con servomotore on-off e 2 micro finecorsa apertura e chiusura, alimentazione 230V

WKP-P-E-W-K 24: con servomotore on-off e 2 micro finecorsa apertura e chiusura, alimentazione 24V

WKP-P-E-W-K 230: con servomotore on-off e 2 micro finecorsa apertura e chiusura, alimentazione 230V

Costruzioni speciali

KL: flangia lato sinistro

KR: flangia lato destro

T: senza flange solo per versione (WKP-P-E-W), telaio sp. 125 mm

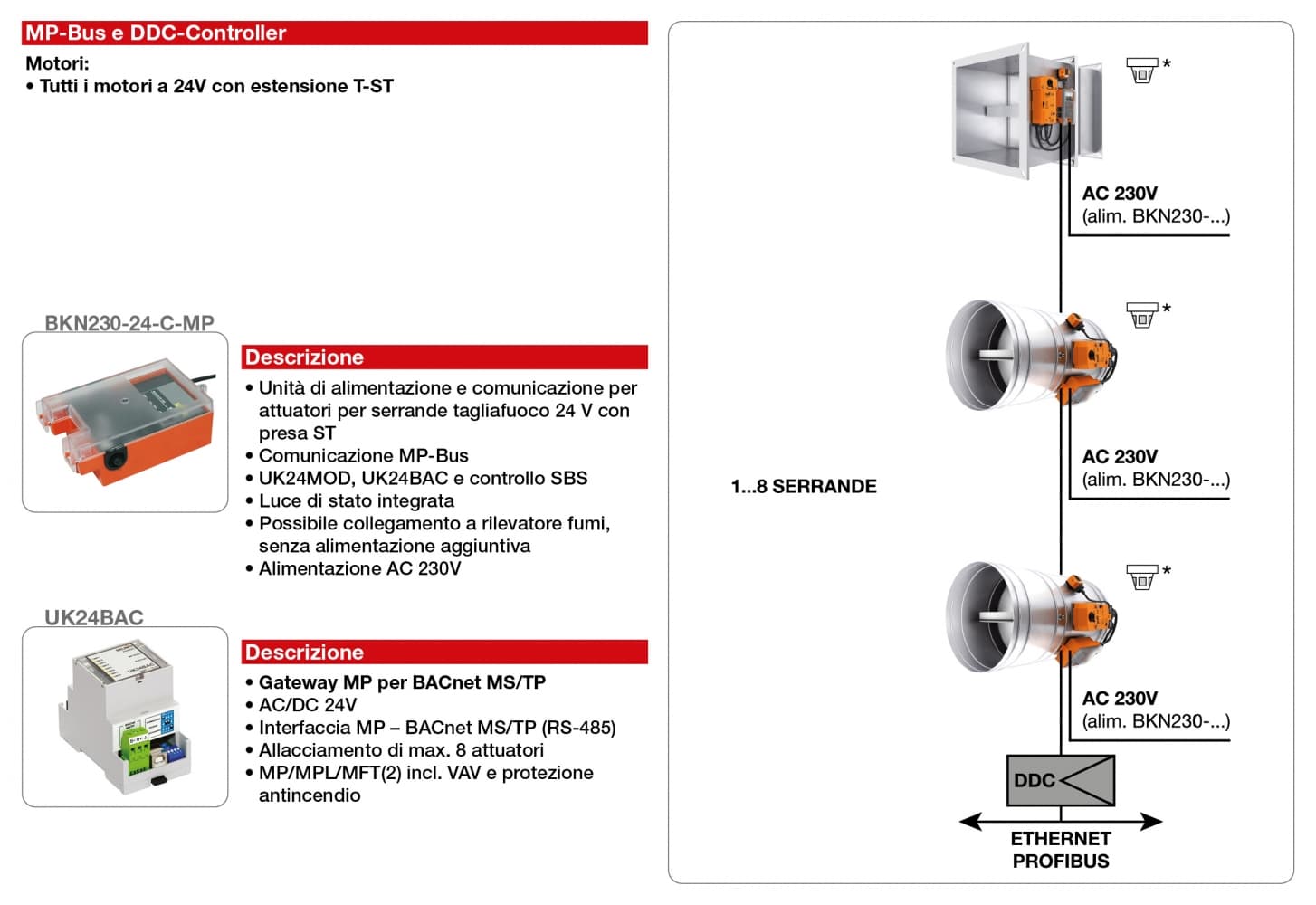

• Sistemi di comunicazione aggiuntivi
